در ادامه، مقاله‌ای درباره روفتاپ پکیج (Rooftop Package Unit) و بررسی فضاهای مختلف ساختمان مناسب برای انواع پکیج و چیلرها ارائه می‌شود. این مقاله برای مهندسان مکانیک، طراحان تأسیسات، و مدیران پروژه‌های ساختمانی مفید است.
✅ مقدمه
در طراحی سیستم‌های تهویه مطبوع، انتخاب نوع تجهیزات و محل نصب آن‌ها تأثیر مستقیمی بر عملکرد، هزینه و نگهداری سیستم دارد. روفتاپ پکیج، چیلرها و مینی‌چیلرها از جمله تجهیزات پرکاربرد در ساختمان‌های مسکونی، تجاری و صنعتی هستند. در این مقاله، به معرفی روفتاپ پکیج پرداخته و سپس انواع فضاهای مناسب برای نصب تجهیزات تهویه را بررسی می‌کنیم.
2. روفتاپ پکیج چیست؟
روفتاپ پکیج یا پکیج یونیت سقفی، یک سیستم تهویه مطبوع یکپارچه است که معمولاً بر روی بام ساختمان نصب می‌شود. این دستگاه شامل کمپرسور، کندانسور، اواپراتور، فیلتر و فن بوده و به‌صورت مستقیم هوای تهویه‌شده را وارد فضای داخلی می‌کند یا به سیستم کانال‌کشی متصل می‌شود.
مزایای روفتاپ پکیج:
نصب آسان روی بام و صرفه‌جویی در فضای داخلی
تعمیر و نگهداری راحت به دلیل دسترسی آسان
یکپارچه بودن تجهیزات سرمایشی و گرمایشی
کاهش میزان نویز در فضای داخلی
معایب:
نیاز به فضای بام مقاوم و بزرگ
دشواری در دسترسی در ساختمان‌های بلند و بدون آسانسور خدماتی
3. محل‌های مناسب برای نصب انواع پکیج و چیلر
الف) روفتاپ پکیج‌ها
محل مناسب: پشت‌بام یا تراس فنی بزرگ
کاربرد: مجتمع‌های تجاری، فروشگاه‌ها، سالن‌های ورزشی، رستوران‌ها
شرایط لازم:
دسترسی مناسب برای تعمیرات
مقاومت سقف در برابر وزن دستگاه
امکان اجرای کانال‌های رفت و برگشت هوا
ب) چیلرهای هواخنک
محل مناسب: پشت‌بام یا فضای باز حیاط ساختمان
کاربرد: برج‌های اداری، مجتمع‌های مسکونی بزرگ
شرایط لازم:
گردش مناسب هوا در اطراف کندانسور
حداقل آلودگی صوتی برای همسایگان
نزدیکی به موتورخانه (در صورت وجود)
ج) چیلرهای آب‌خنک (با برج خنک‌کننده)
محل مناسب: موتورخانه زیرزمینی + برج خنک‌کننده در بام یا حیاط
کاربرد: ساختمان‌های با بار سرمایشی بالا (هتل‌ها، بیمارستان‌ها)
شرایط لازم:
فضای کافی برای برج خنک‌کننده در فضای باز
طراحی صحیح لوله‌کشی بین چیلر و برج
مصرف کمتر انرژی نسبت به چیلر هواخنک در مناطق گرم
د) مینی‌چیلر یا پکیج یونیت دیواری/زمینی
محل مناسب: تراس، بالکن، یا موتورخانه کوچک
کاربرد: آپارتمان‌های لوکس، واحدهای اداری مستقل
شرایط لازم؛
فضای محدود با تهویه مناسب
صدای کم و بدون ارتعاش زیاد
4. مقایسه اجمالی فضاها به لحاظ نوع تجهیز محل نصب رایج مناسب برای ساختمان
✔️روفتاپ پکیج نصب در بام تجاری، ورزشی
✔️چیلر هواخنک نصب در بام، حیاط مسکونی، اداری
✔️چیلر آب‌خنک موتورخانه + بام بیمارستان، هتل
✔️مینی چیلر قابل نصب در تراس، بالکن آپارتمان و بصورت مستقل نیز میتوان نصب کرد.
5. توصیه‌ها
انتخاب محل مناسب برای نصب تجهیزات تهویه مطبوع بستگی به نوع ساختمان، محدودیت‌های فیزیکی و شرایط اقلیمی دارد.
برای پروژه‌های با فضای محدود و نیاز به راه‌اندازی سریع، روفتاپ پکیج گزینه‌ای ایده‌آل است. در حالی‌که برای ساختمان‌هایی با بار سرمایشی بالا، استفاده از چیلرهای آب‌خنک با برج خنک‌کننده مناسب تر است.
✅ پیشنهاد نهایی
پیش از انتخاب نوع سیستم تهویه، انجام مطالعه دقیق معماری و تأسیسات مکانیکی ضروری است. بهره‌گیری از مهندسین مشاور می‌تواند در افزایش بهره‌وری و کاهش هزینه‌های بلندمدت نقش کلیدی داشته باشد.
در زیر چهار نمونه تصویر باکیفیت از روفتاپ پکیج یا RTU (Packaged Rooftop Unit) ارائه شده است، که نشان‌دهنده نحوه جانمایی و نصب این تجهیزات بر روی پشت‌بام ساختمان‌ها هستند:
📌 توضیح تصاویر

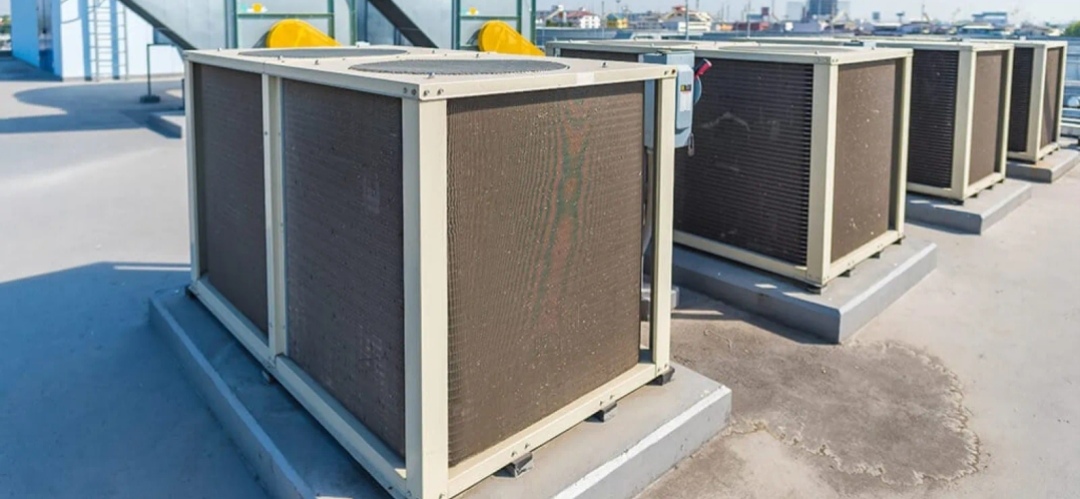

1. تصویر اول – یک دستگاه RTU بزرگ با بدنه فلزی و کندانسور خارجی مشخص است که معمولاً در واحدهای تجاری و صنعتی نصب می‌شود.

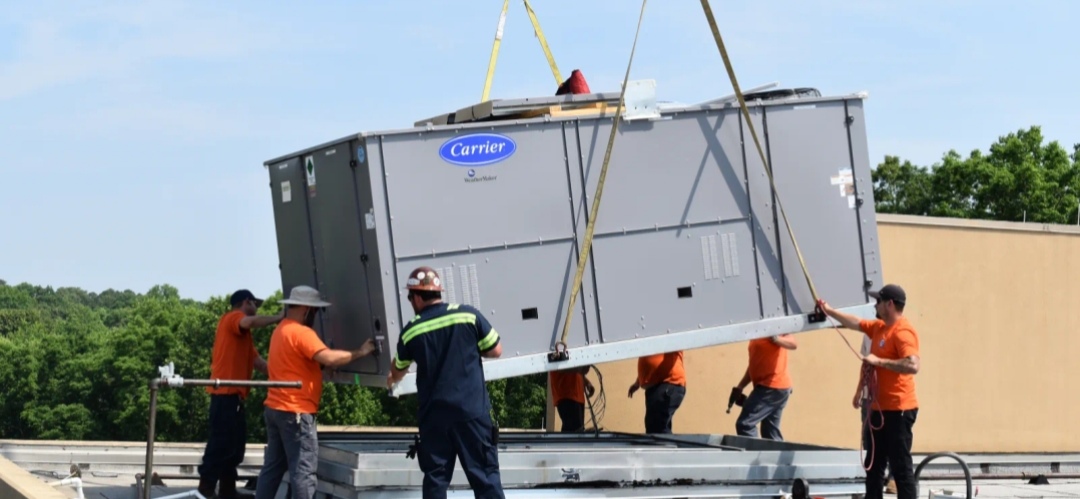

2. تصویر دوم – نشان‌دهنده فرایند نصب با جرثقیل و حضور تکنسین‌های تأسیسات که در حال انتقال دستگاه روی پشت‌بام هستند.

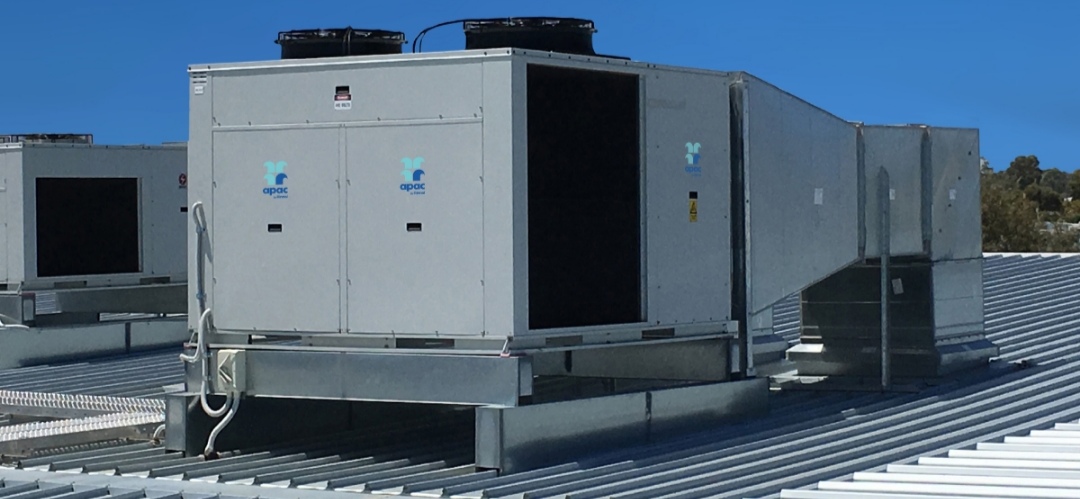

3. تصویر سوم – نمایی از چند دستگاه مختلف یکپارچه روی پشت‌بام، که سیستم تهویه متنوع برای بخش‌های مشخص ساختمان را تشکیل می‌دهد.
4. تصویر چهارم – نمونه‌ای صنعتی‌تر با کمپرسور یا فن‌های دوگانه بر روی RTU جهت ظرفیت‌های بالاتر (۱۲ تا۹۵ کیلووات)
🛠 نکات کلیدی برای شناسایی و نصب
بدنه مستحکم و مقاوم: طراحی فلزی مقاوم در برابر شرایط جوی شامل باران، آفتاب و سرما
تقسیم‌بندی داخلی: اجزای داخلی دستگاه شامل کمپرسور، کندانسور، فن، فیلتر و هواساز در یک کابین یکپارچه قرار دارند
کانال‌کشی متعدد: برای تأمین هوای تازه، برگشتی و هوای رفت، معمولاً سه کانال مجزا طراحی می‌شود
ظرفیت متنوع: ظرفیت پکیج‌ها از حدود ۵ تن تبرید تا ۸۰ تن تبرید بسته به اندازه مجموعه‌ها (اداری، تجاری، هتل) متغیر است
✅ جمع‌بندی
روفتاپ پکیج یک دستگاه تهویه مطبوع یکپارچه است که روی بام نصب شده و برای سرمایش و گرمایش جهت ساختمان‌های تجاری و صنعتی مناسب است.
ساختاری مستحکم با فیلتر، فن، کمپرسور و کویل داخلی دارد و همانطور که اشاره شد،برای سالن های یکپارچه بهتر می باشد.
با توجه به فضای لازم و دسترسی آسان برای نصب و نگهداری و نقش ویژه در کاهش نویز داخل ساختمان، یکی از گزینه‌های محبوب در طراحی تأسیساتی است.
